中国“铁嘴钢牙”巨无霸横空出世 竣事行业恶梦
本文摘要:每平方厘米钢板遭受18吨的压力,挑衅天下极度工况的超强臂架泵车是怎样铸造出来的? 刀盘天天可以或许嚼碎2800立方米的岩石,这种掘进机威力是怎么来的? 持续72小时一刀一刀地切削,外貌整体平整度偏差不高出0.05毫米压力容器是奈何制造出来的? 这里是环

  每平方厘米钢板遭受18吨的压力,挑衅天下极度工况的超强臂架泵车是怎样铸造出来的?

  刀盘天天可以或许嚼碎2800立方米的岩石,这种掘进机威力是怎么来的?

  持续72小时一刀一刀地切削,外貌整体平整度偏差不高出0.05毫米压力容器是奈何制造出来的?

  这里是环球局限最大的工程机器制造工场车间里的产量天下第一,但他们为什么还要举办彻底改变?

  上万个5微米的喷孔,2000层的堆叠环球最大的3D砂芯打印机完成了一件什么样的精细作品?

中国“铁嘴钢牙”巨无霸横空出世 结束行业噩梦

中国“铁嘴钢牙”巨无霸横空出世 结束行业噩梦

中国“铁嘴钢牙”巨无霸横空出世 结束行业噩梦

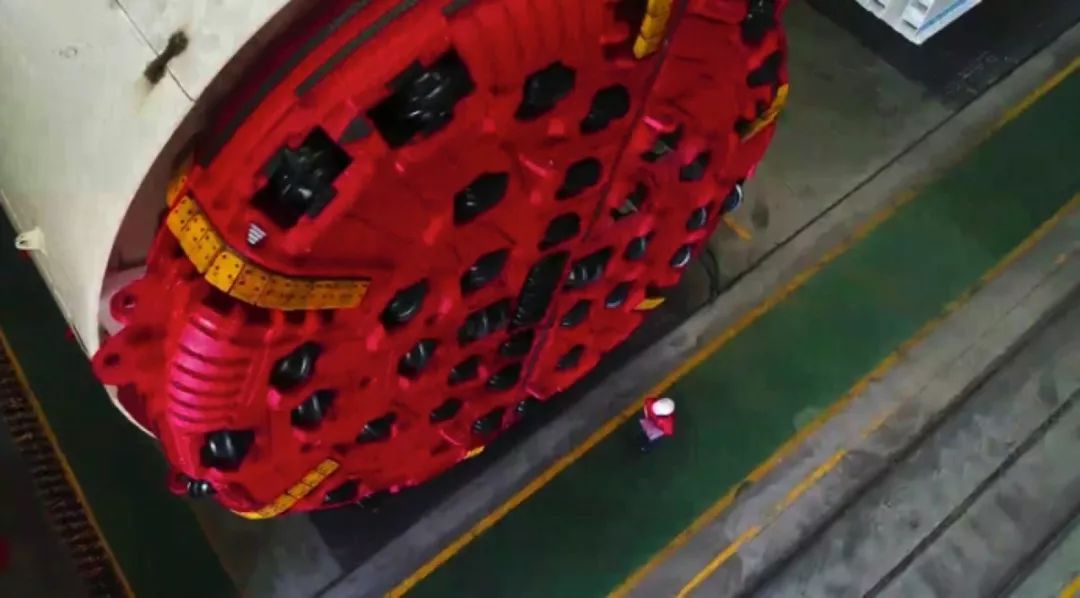

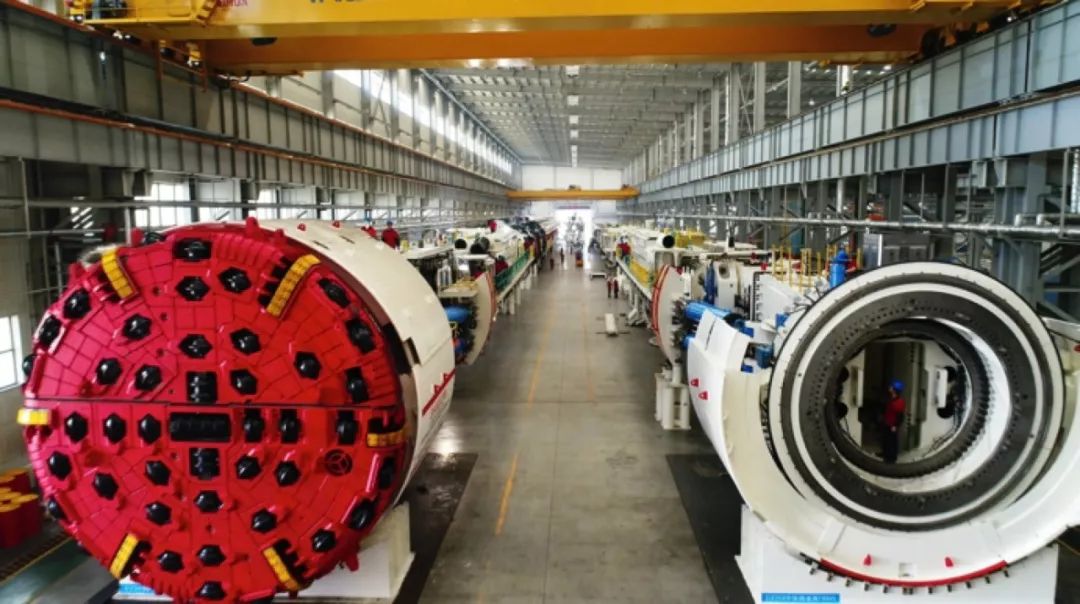

湖南长沙的总装厂房里,一台掘进机正在组装。直径7米、135吨重的刀盘,正在与机身举办对接。

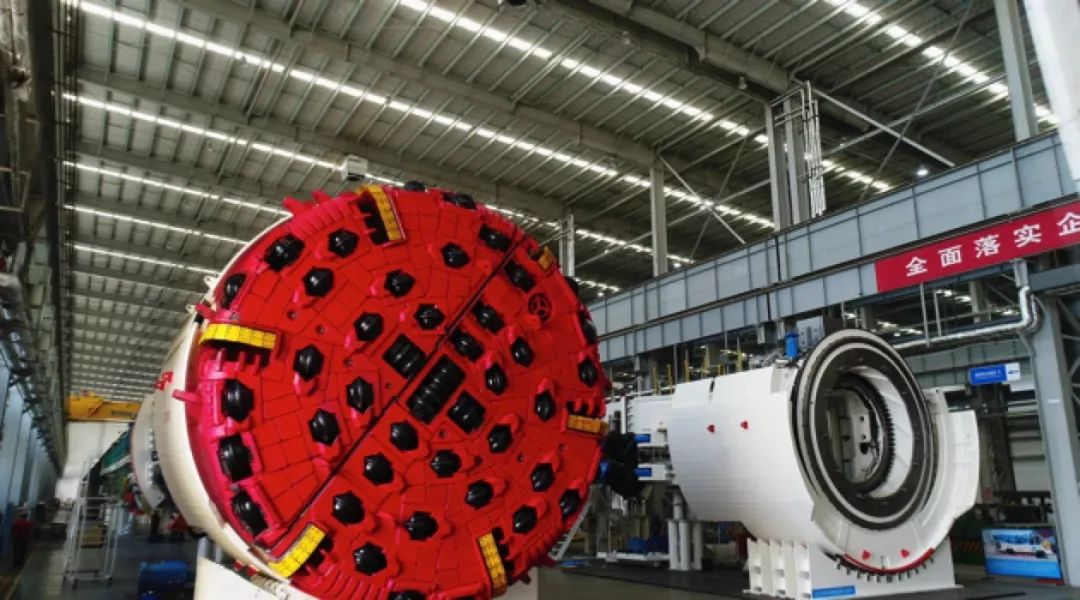

  刀盘,被称为掘进机的“铁嘴钢牙”。一台5600千瓦的掘进机,天天能嚼碎2800立方米的岩石,填满1个国际尺度游泳池。这台掘进机,足有4层楼高,230米长的机身上安装着5万多个零件,充满了数百根管线,装载着掘进动力、出渣支护等种种装备。

中国“铁嘴钢牙”巨无霸横空出世 结束行业噩梦

  像这样的大直径全断面地道掘进机,直到五年前还一向被海外把持。此刻,中国不只能自主制造,并且还破解了困扰发掘规模50多年的天下级困难——“卡机”。

  中国的独创技能,就在刀盘背后。高出7米直径的大型掘进机,至少配有8个电机,但本日,工程师们要将个中一个,换成“液压马达”。液压马达的转速固然低于电机,但在同样功率下,它的扭矩却是电机的5倍。用液压马达和电机双驱动,来办理“卡机”题目,正是中国工程师们想出来的点子。

中国“铁嘴钢牙”巨无霸横空出世 结束行业噩梦

  十年前,国产物牌的地道掘进机占环球市场份额不到异常之一,但此刻,中国已经完成了从技能到市场全面主导的汗青性转变,拿下了环球三分之二的市场份额。

中国“铁嘴钢牙”巨无霸横空出世 结束行业噩梦

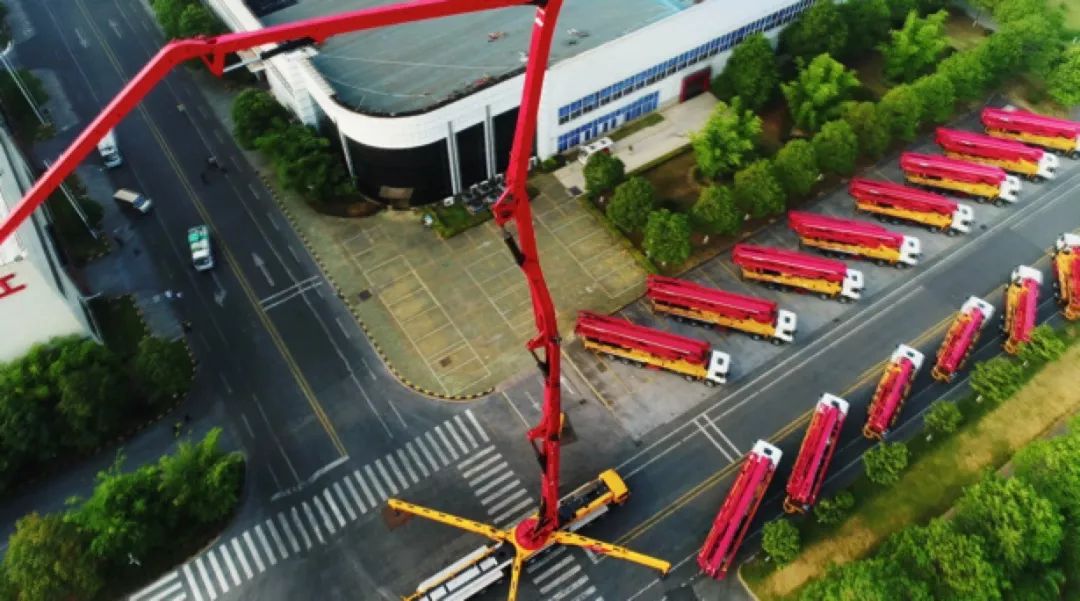

  三一团体总工程师易小刚直教育团队,向更高强度的钢制臂架提倡挑衅。车间里正在加工高强钢钢板,它们将被用来打造新一代“泵车之王”。

中国“铁嘴钢牙”巨无霸横空出世 结束行业噩梦

  制造新一代86米超长泵车臂架,钢材强度必需到达1800兆帕。这意味着钢板每平方厘米要能遭受住18吨的压力,相等于只用一根手指就能顶起一头成年非洲象。

  加工高强钢,最重要的一个环节是热处理赏罚。将400兆帕的平凡钢板加工成1800兆帕的高强钢,必需在120多米加热炉里,从室温敏捷加热到900摄氏度阁下的高温。

中国“铁嘴钢牙”巨无霸横空出世 结束行业噩梦

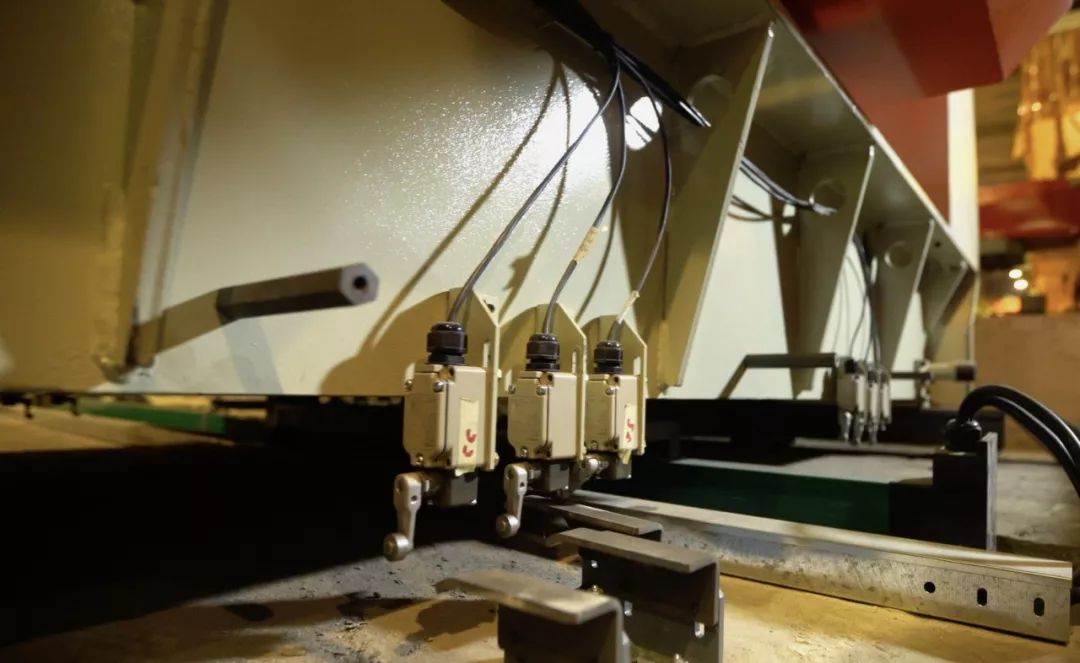

  加热后的整块钢板,被送进淬火机冷却。淬火机上下两排共64个阀门,节制冷却液的速率和流量。调试冷却液的阀门参数,是抉择成败的要害。找到这64个阀门的最佳组合,易小刚他们花了三年多的时刻。

  高强钢必要快速冷却,时刻必需节制在短短的20秒。64道冷却液从正反两面同时攻击钢板,每一道的流量和速率都纷歧样。每块钢板快要40平方米。要确保钢板每一寸温度都绝对匀称地冷却,温差不能高出正负1摄氏度。

  20秒,完成了平凡钢到高强钢的蜕变。第一批1800兆帕的高强钢出炉了。

中国“铁嘴钢牙”巨无霸横空出世 结束行业噩梦

辽宁大连,全天下独逐一个能实现流水化功课的核压力容器出产工场坐落在这里。

  中国自主研发的第三代核压力容器“华龙一号”压力容器,在接下来的二十多天里,将举办最后的整体精加工。“华龙一号”压力容器高10.8米,重380吨,它的加工精度执行的是环球核电设备的最高尺度。

中国“铁嘴钢牙”巨无霸横空出世 结束行业噩梦

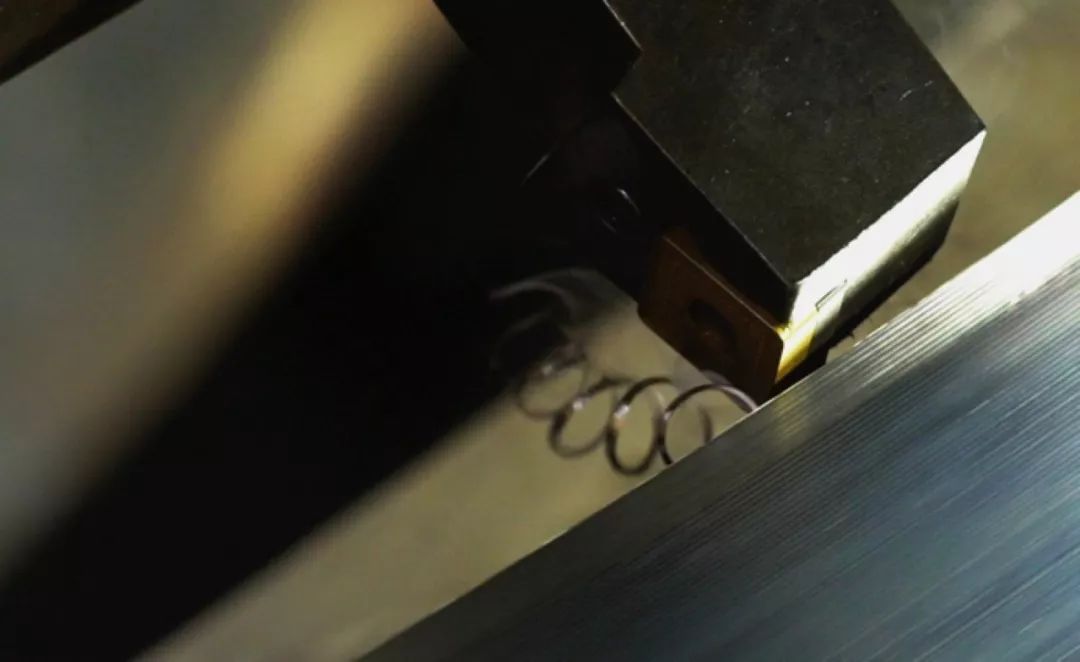

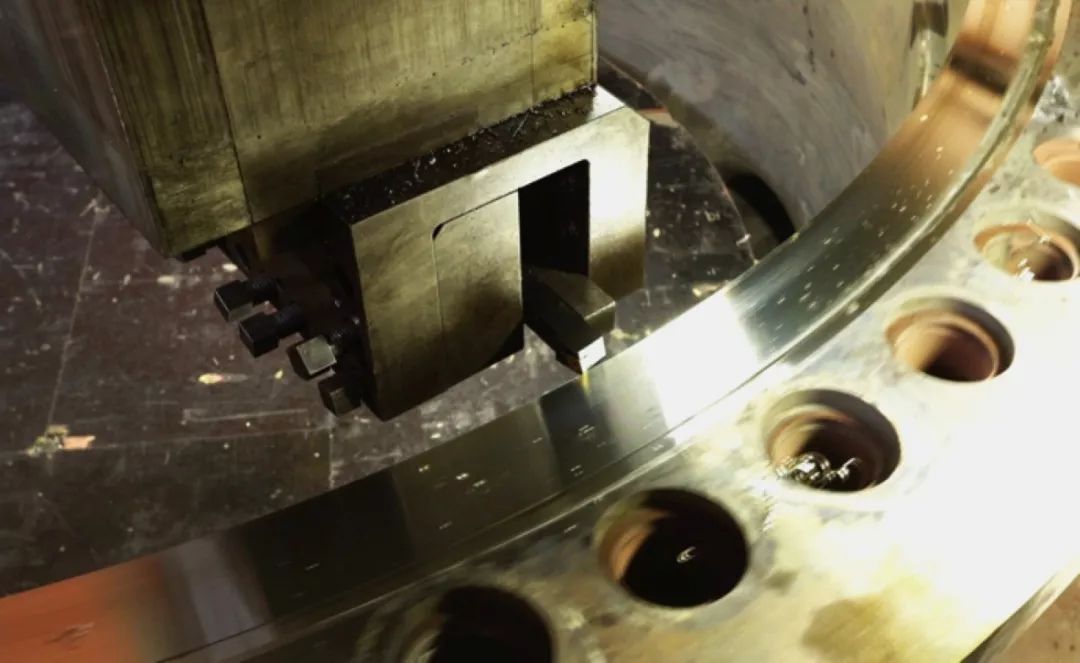

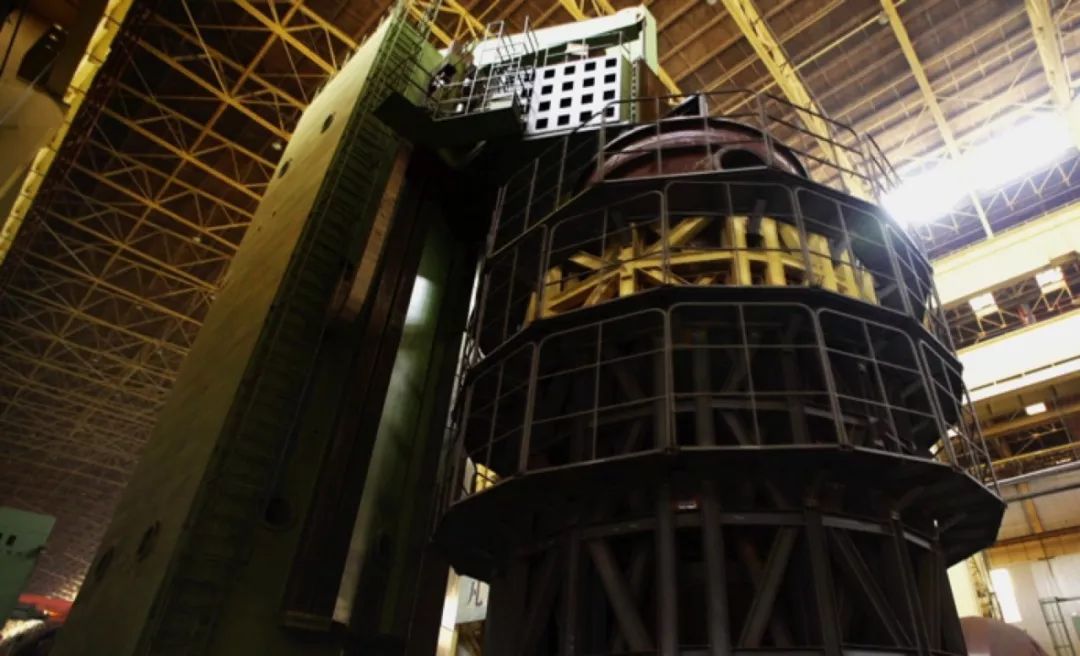

  执利用命的是这台16米高的立式机床,中国自主研制。加工开始前,操纵手王刚要将一角呈95度的刀具安装在刀架上。刀具的一角就是刀刃。精加工是一个逐渐风雅的进程,这必要机床一刀一刀地持续切削72个小时,才气担保密封面的整体平整度偏差不高出0.05毫米。

中国“铁嘴钢牙”巨无霸横空出世 结束行业噩梦

  72小时后,密封面精加工完成。精度0.01毫米的百分表表现,王刚加工的密封面平整度,整体偏差没有高出0.04毫米。

  这是王刚加工的第18台压力容器,他和同事们出产出的压力容器,已经装到了70%的中国核电站里。

中国“铁嘴钢牙”巨无霸横空出世 结束行业噩梦

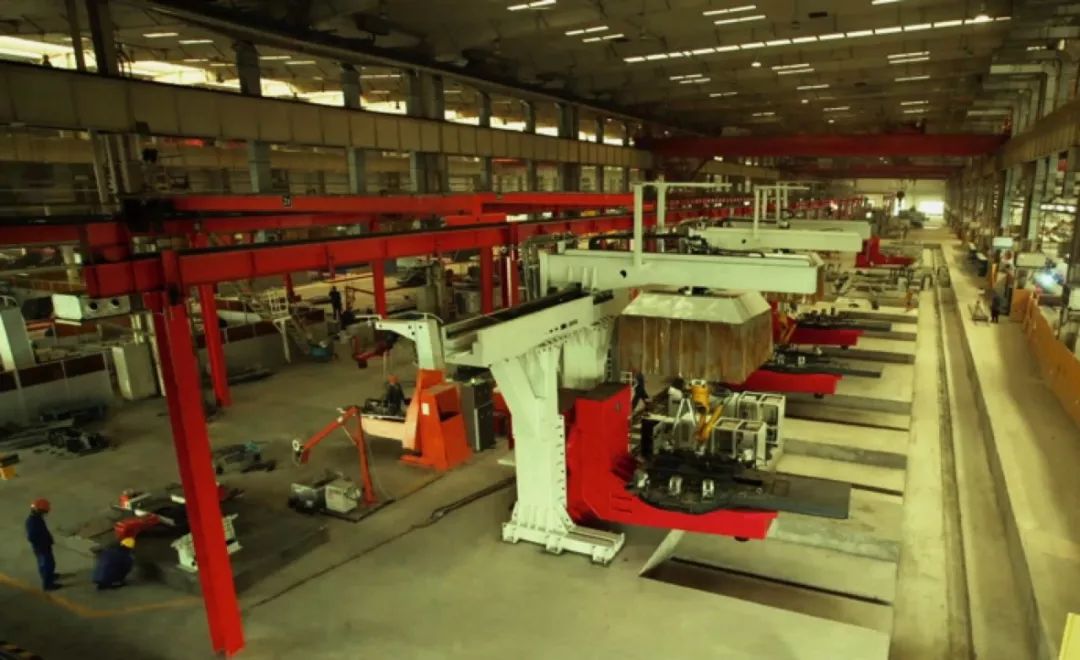

  中国徐州,有环球局限最大的工程机器制造工场。工场里,这个6吨重转台,是起重机承载重力的焦点。这是焊接工程师吕金波他们研制出的柔性工件托盘。

中国“铁嘴钢牙”巨无霸横空出世 结束行业噩梦

  搭载工件托盘的物流车在进入焊接工位之前,车上两个液压轴承,会将6吨重的工件举升到与焊接工位程度的位置上。可否保持工件绝对程度,抉择焊接的质量。
